- краткая характеристика основных технических параметров

Разработан переносной лазерный деформометр на основе  волоконно-оптического интерферометра Маха-Цендера и разветвителя 3x3. Измерительная база деформометра – 1…10 м. Диапазон регистрируемых деформаций – 1 нм… 1 мм. Пороговая чувствительность – 1 нм. Диапазон регистрируемых частот – 0(условно)…1000 Гц.



- область возможного использования

Деформометр предназначен для применения в системах прогноза и предотвращения опасных горнодинамических явлений (горных ударов и техногенных землетрясений) при подземной разработке месторождений твердых полезных ископаемых в районах повышенной геодинамической активности и на больших глубинах.



- степень готовности разработки к практическому применению

Разработан прототип устройства, установленный на руднике «Николаевский» г.Дальнегорск.



- возможный технический и (или) экономический эффект от внедрения

Применение деформометра в  системах прогноза и предотвращения опасных горнодинамических явлений позволит повысить точность прогноза, а также создаст основу  для раскрытия механизма подготовки опасных геодинамических явлений.



- сравнительные характеристики с известными разработками

Ближайшими аналогами являются лазерные интерферометры-деформографы, которые являясь стационарными объектами с длиной базы от 20 до 100 м и более представляют собой уникальные дорогостоящие приборы, которые не могут быть использованы для создания распределенных систем сейсмо-деформационного мониторинга шахт и рудников.



- сведения о патентоспособности и патентной защите разработки

В деформометре применяется ранее разработанный ИАПУ ДВО РАН чувствительный элемент, защищенный патентом РФ на полезную модель № 126820 от 12.11.2012.

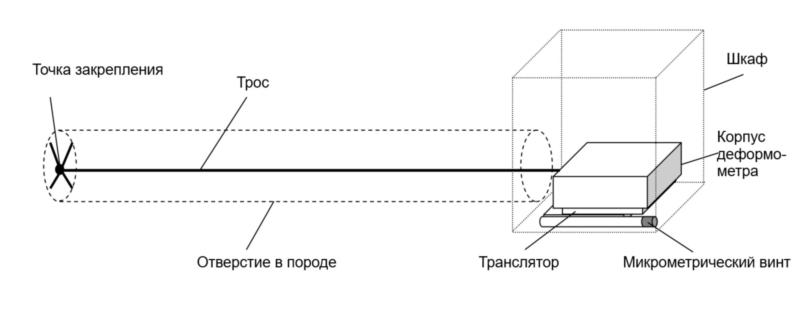

Рисунок 1. Схема размещения деформометра на контролируемом объекте

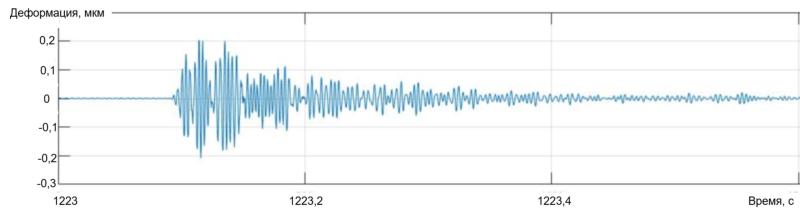

Рисунок 2. Сигнал, регистрируемый деформометром на руднике при протекании деформационных процессов в горной породе
